Un petite fille sur une balançoire



Des chercheurs de notre institut, en collaboration avec le CEA-Leti et l’Institut Néel, viennent de démontrer une nouvelle méthode de lecture de l’état d’un bit quantique (qubit) compatible avec une intégration à grande échelle.

Publié le 13 décembre 2019
Le spin de l’électron est aujourd'hui utilisé en tant que support d'une information quantique par un grand nombre d’équipes de recherche pour développer la spintronique quantique. Ce champ de recherche a pour ambition de poser les fondements d'une électronique quantique basée sur des spins uniques avec comme fer de lance la réalisation d'un l’ordinateur quantique utilisant des bits quantiques (qubits) de spin. Une collaboration grenobloise faisant intervenir des chercheurs de l’Irig, du CEA-Leti et de l’institut Néel travaille actuellement sur cette nouvelle électronique en utilisant la technologie silicium CMOS. Cette collaboration vient de réaliser une nouvelle lecture originale d'un qubit de spin dans le silicium.

Avant d’entrer dans les détails de ce résultat, commençons par une analogie. Imaginons une petite fille faisant de la balançoire et focalisons-nous sur ces deux pouces (Figure A).


A - Petite fille sur une balançoire. La fréquence de la balançoire dépend finement de l'orientation de ses pouces.

En fonction de leur orientation vers le haut ou vers le bas, la répartition de la masse de l’enfant subira de très légères variations qui induiront une modification extrêmement faible de la fréquence de balancement. S’il est possible d’en mesurer très précisément la fréquence, alors il devient théoriquement envisageable de savoir si l’enfant a ses pouces tous les deux orientés dans la même direction (parallèles) ou positionnés en sens opposé (antiparallèles). Imaginons de remplacer les pouces de la petite fille par 2 spins, et la balançoire par un résonateur électrique inductif/capacitif (LC), nous avons alors une image de l’expérimentation mise en place par les physiciens grenoblois pour permettre la lecture d'un qubit de spin.

Les chercheurs ont mis au point un dispositif de qubit de spin (Figure B) dont l’une des propriétés remarquables est que sa capacité électrique dépend très légèrement de l'orientation des spins.

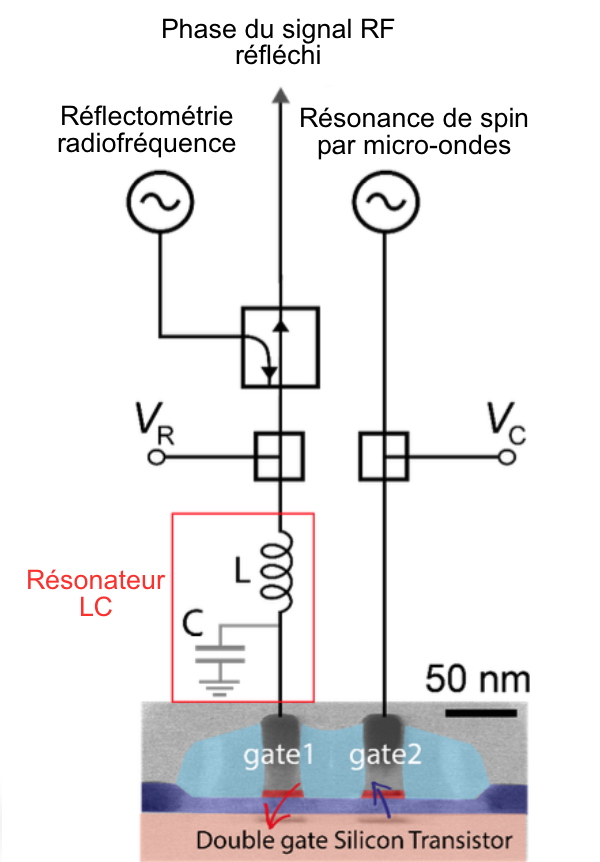

B - Schémas de principe de l’installation.
L’échantillon utilisé est un transistor nanofil à 2 grilles en silicium sur isolant. Proche du zéro absolu, il est possible d’isoler deux spins dans le nanofil chacun sous une grille. La grille 1 est connectée à un résonateur LC et la grille 2 à un générateur micro-onde capable d’induire la précession de spin. Le résonateur LC est lu par un montage de réflectométrie.

Ces variations de capacité seront alors détectées par le résonateur LC dont la fréquence de résonance est extrêmement sensible à ces variations. En faisant tourner l’un des spins au moyen d’une excitation micro-onde, les chercheurs ont été en mesure de démontrer que la lecture du spin est effective. Le système à deux spins oscille alors entre un état parallèle et un état antiparallèle. L’oscillation se traduit alors par une légère variation de la fréquence de résonance du résonateur LC (Figure C).

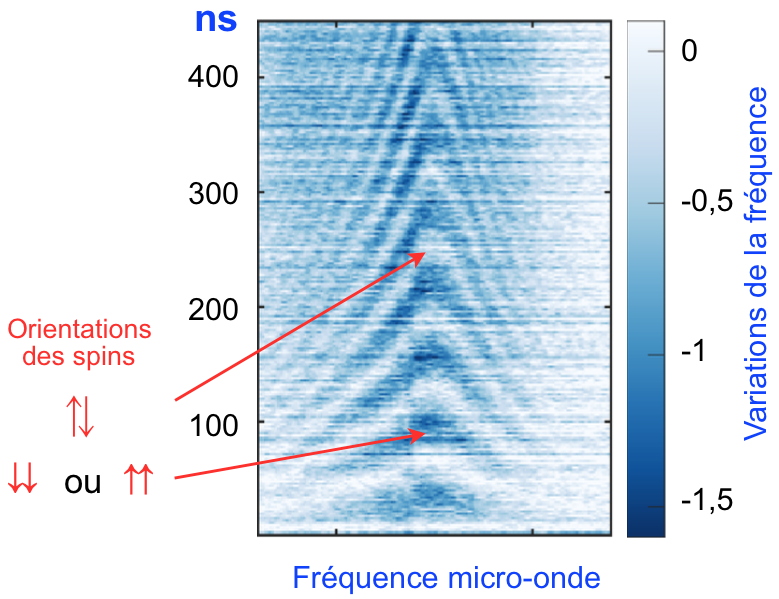

C - L’oscillation entre un état parallèle et un état anti-parallèle se traduit par une légère oscillation de la fréquence de résonance du résonateur LC. La variation de fréquence est montrée en couleur en fonction de la fréquence et du temps d'excitation du spin. Les oscillations de la fréquence résultent de la précession de spins dans le transistor silicium.
