Piezo4Haptic
Patch piézoélectrique ultra-mince et intégrable pour des surfaces tactiles multi-points et multi-modales

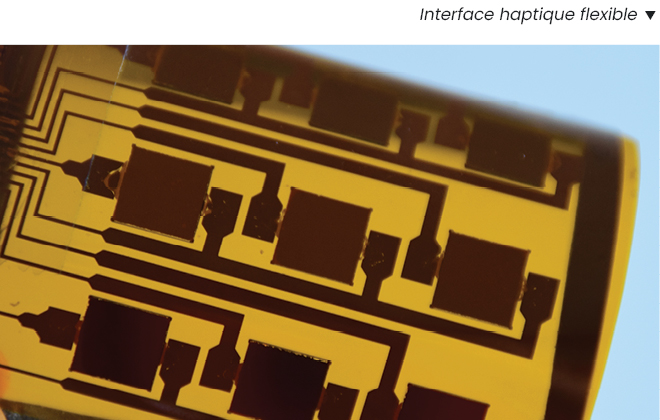

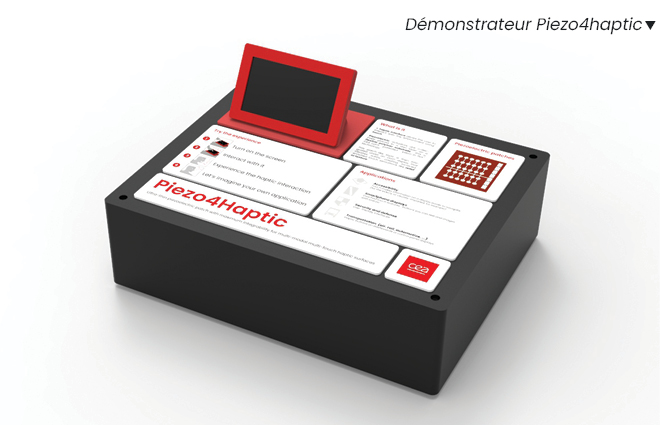

Une interface haptique permet à l'utilisateur d'interagir avec un objet par le sens du toucher. Dans ce démonstrateur, des actionneurs piézoélectriques sont intégrés collectivement sur un substrat flexible en polymère, en utilisant la technologie « Piezo-in-Flex » brevetée au CEA-Leti.
Cette vignette piézoélectrique est collée sous un écran OLED, et va le faire vibrer subtilement, selon un mode de vibration à quelques dizaines de kHz. Cette vibration permet à l'utilisateur de ressentir des effets haptiques complexes, tels que des textures ou du relief. Il en résulte une interface haptique utilisable simultanément avec plusieurs doigts, sollicitant nos différents sens.
Applications
Toutes les interfaces hommes-machines peuvent être potentiellement améliorées par l'introduction d'un effet haptique. Par exemple :
-
Accessibilité : une utilisation simplifiée de toute information sur écran (pour des personnes malvoyantes ou personnes âgées, par exemple) ;
-
Transports (aéronautique, ferroviaire, automobile) : boutons haptiques sur les tableaux de bord ou écrans de contrôle ;
-
Défense et sécurité : pour des interfaces utilisateurs plus intuitives ;
-
Smartphones dotés de fonctionnalités tactiles enrichies : boutons qu’on peut sentir sur l’écran, images agrémentées de textures.
|
|
Avantages
La plupart des démonstrateurs ont recours à des céramiques piézoélectriques qui doivent être collées manuellement sur l’interface. Le CEA-Leti s'appuie sur sa plateforme 200 mm pour intégrer de façon industrielle les actionneurs sur un substrat polymère à l'aide de technologies collectives, se traduisant par un gain de temps et des coûts réduits. Flexibles, conformables, invisibles et silencieux, les actionneurs en couche mince du CEA-Leti peuvent doter toute surface de fonctions tactiles multi-points et multi-modales. |
Travailler avec le CEA-Leti
Cette technologie, déjà industrialisable, peut être développée pour des applications spécifiques en partenariat avec des équipementiers (fabricants de dalles LED, par exemple) intégrateurs de systèmes ou fabricants de produits finis souhaitant apporter plus d’interactivité et d’accessibilité à leurs produits. Le CEA-Leti propose plusieurs modalités de collaboration à ses partenaires industriels et accompagne la maturation de chaque projet de la conception jusqu’au transfert industriel.
Publications scientifiques
Goubault, T., Casset, F., et al., Finite Element Modeling and Experimental Validation of Dual-Mode Ultrasonic Haptics on OLED Screens, EuroSimE 2026.
Goubault, T., Casset, F., et al., Fabrication and Electro-mechanical Characterization of Piezoelectric Patches for OLED-Based Haptic Interfaces, EuroSimE 2025.
|
